LVI-AMMATTILAISET

Aina oikeat ratkaisut kotimaiselta vesitehokkuuden asiantuntijalta

Tarkat ja etäluettavat vesitehokkuusratkaisumme voidaan suunnitella, asentaa ja ottaa käyttöön kaikkiin uudis- ja linjasaneerauskohteisiin. Saat meiltä hankkeellesi suunnitteluapua ja teknisen tuen.

 Vieritä alas ja lue lisää



Palvelut kiinteistöille kokonaisvaltaisesti



SMARTVATTEN

Päävesimittauspalvelu



Lue lisää





SMARTVATTEN VERTO

Tilakohtainen
mittaus



Lue lisää



Suunnittelu ja asennus

SMARTVATTEN VERTO

Tilakohtainen vedenmittaus

Smartvatten Verto | Asennusohje

Lue nämä asennusohjeet huolellisesti ennen asennuksen aloittamista.

Download

Smartvatten Verto | LVI-suunnitteluohje

Smartvatten Verto-järjestelmän LVI-suunnitteluohje vapaasti käytettäväksesi.

Download

Smartvatten Verto | LVI-työselostusmalli

Smartvatten Verto-järjestelmän LVI-työselostusmalli vapaasti käytettäväksesi.

Download

Smartvatten Verto | Sähkösuunnitteluohje

Smartvatten Verto-järjestelmän sähkösuunnitteluohje vapaasti käytettäväksesi.

Download

Smartvatten Verto | EVN-RC virransyöttö DWG

Smartvatten Verto | EVN-RC virransyöttö PDF

Smartvatten Verto | Järjestelmäkaavio_VE1_rev1 DWG

Smartvatten Verto | Järjestelmäkaavio_VE1_rev1 PDF

Smartvatten Verto | Järjestelmäkaavio_VE2_rev1 DWG

Smartvatten Verto | Järjestelmäkaavio_VE2_rev1 PDF

MID-sertifikaatti

Smartvatten Verto | Vaatimustenmukaisuusvakuutus

Smatvatten Päävesimittaus

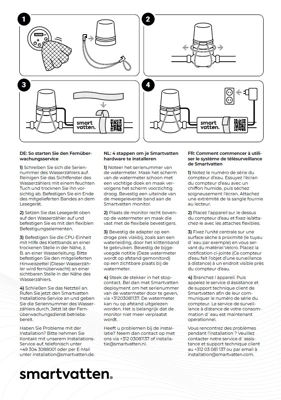

Optisen lukijan asennusohje

Optisen lukijan asennusohje kannelliselle mittarille

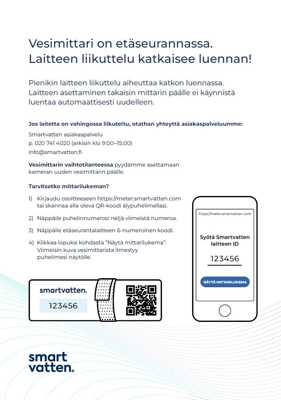

Optisen lukijan liikuttaminen kielletty

Heikonkentänlaite

Tekniset tiedot

SMARTVATTEN VERTO

Tilakohtainen mittaus

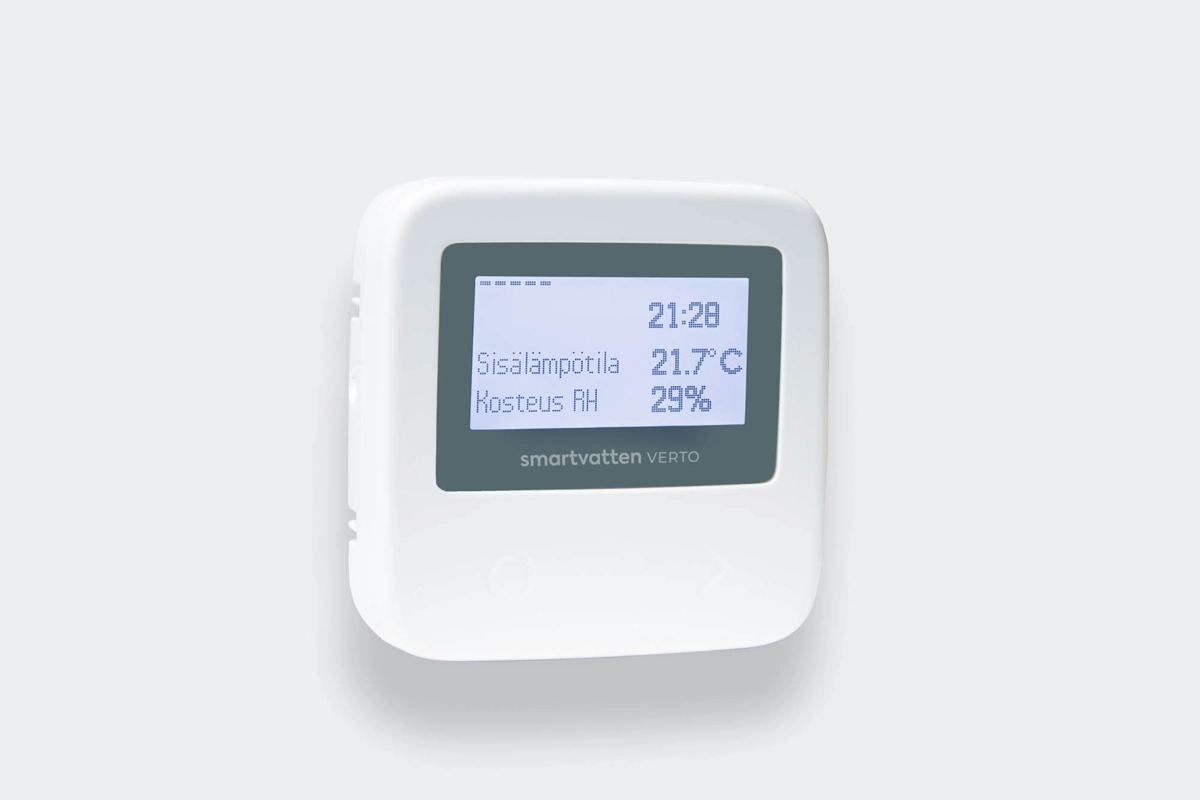

Smartvatten Verto display NEW
SMARTVATTEN VERTO NÄYTTÖ (EVN-RB)

LVI-NRO 4466934

Langaton
Kiinnitys seinätelineeseen
Mitat: 96,5 x 96,5 x 26,0 mm (k x l x s)
Paristot: 2 kpl LR6 AA-kokoinen alkaliparisto
Asukas voi vaihtaa paristot tarpeen mukaan
Huoneiston lämpötilan ja kosteuden mittaus

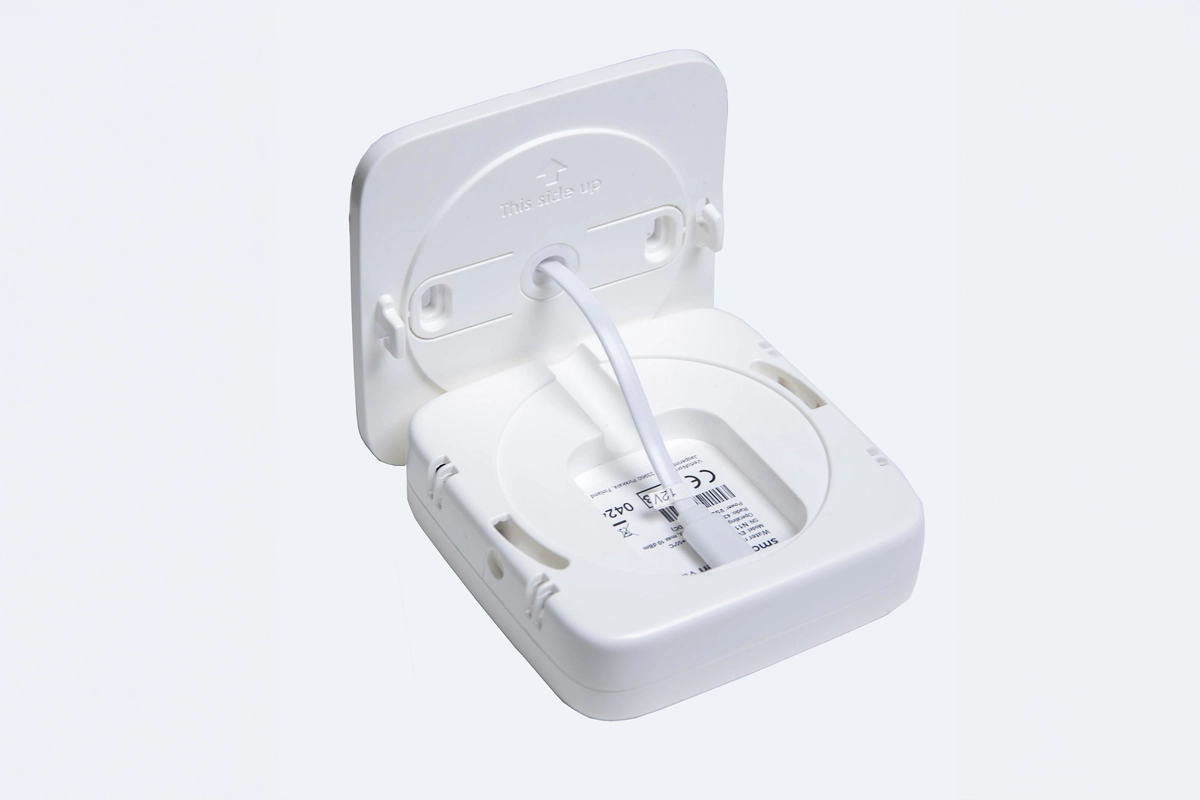

Smartvatten Verto display opened NEW
SMARTVATTEN VERTO NÄYTTÖ (EVN-RC)

LVI-NRO 4466933

Langaton
Kiinnitys seinätelineeseen
Mitat: 96,5 x 96,5 x 26,0 mm (k x l x s)
USB-C kaapeli, virtalähde 5-12 V DC
Huoneiston lämpötilan ja kosteuden mittaus

OPTIO: Rasiamuuntaja EVN-RC 6V12-USBC200 teholähdemoduuli Huatec (läpivienti näytölle kuvassa).

Materiaalipankki

Verto collection unit
KERUUYKSIKKÖ

LVI-nro 4466916 / EVG-SA gateway sim card (gsm)
LVI-nro 4466917 / EVG-EA gateway ethernet


Mitat: 163 x 129 x 35 mm (k x l x s)
Suojausluokka: IP54
Ympäristön lämpötila: +5°C…..55°C
4 kpl I/O impulssikanavia
Kapasiteetti: 300 huoneistoyksikön kulutustiedot
LoRa-radio 433.3MHz
Lähetysteho max 10 dBm ERP
Duty cycle ETSI 300 220 mukainen
Yhteys: SIM kortilla tai laajakaistayhteydellä
Syöttöjännite: EVG-SA 230V, ~50Hz ja EVG-EA 230V, ~50Hz

Verto household unit
MITTARIYKSIKKÖ

LVI-NRO 4466914

Tyyppihyväksyntä

Mitat: 163 x 129 x 35 mm (k x l x s)
Suojausluokka: IP54
Ympäristön käyttölämpötila: +5°C…55°C
LoRa-radio 433.3MHz
Lähetysteho max 10 dBm ERP. Duty cycle
ETSI 300 220 mukainen
FSK-radio 433.7...434.MHz 10 dBm ETSI 300 220

Syöttöjännite:

EVH_RB
Akun nimellisjännite 3.6V. Verto Li-Th-akkupaketti.
Akut saa vaihtaa Verton valtuutettu huoltoliike.

Vaihtoehtoisesti saatavissa syöttöjännite EVH-R230: 230V, ~50Hz

Verto flow sensor
VIRTAUSANTURI V-15U

LVI-NRO 4466913

V-15U ultraääni mitta-anturi (lämmin ja kylmä käyttövesi)
1m kaapeli kuuluu toimitukseen

Nimelliskoko: DN 15 (R ½)
Paineluokka: PN 10
Lämpötila max: 70 °C
Virtausalue: R40
Virtaama Q3: 1,6 m3/h
Takaiskuventtiili: Kyllä (pressure relief -toiminto, 7 bar)

Anturi täyttää MID tyyppihyväksynnän 2014 / 32 / EU-vaatimukset.

Verto virtausanturi painehavio
ESITTEET, OPPAAT, TYÖSELOSTUSMALLIT JA SERTIFIKAATIT



Lataa tästä

Smartvatten Päävesimittauspalvelu

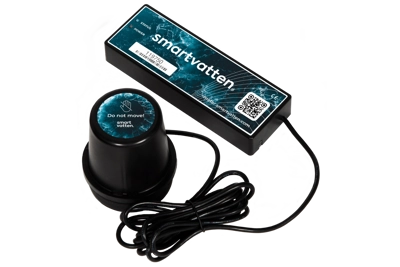

Main water meter measuring device - optical reader
TEKNISET TIEDOT JA ASENNUSOHJEET



Lataa tästä

TILAKOHTAINEN MITTAUS | SMARTVATTEN VERTO

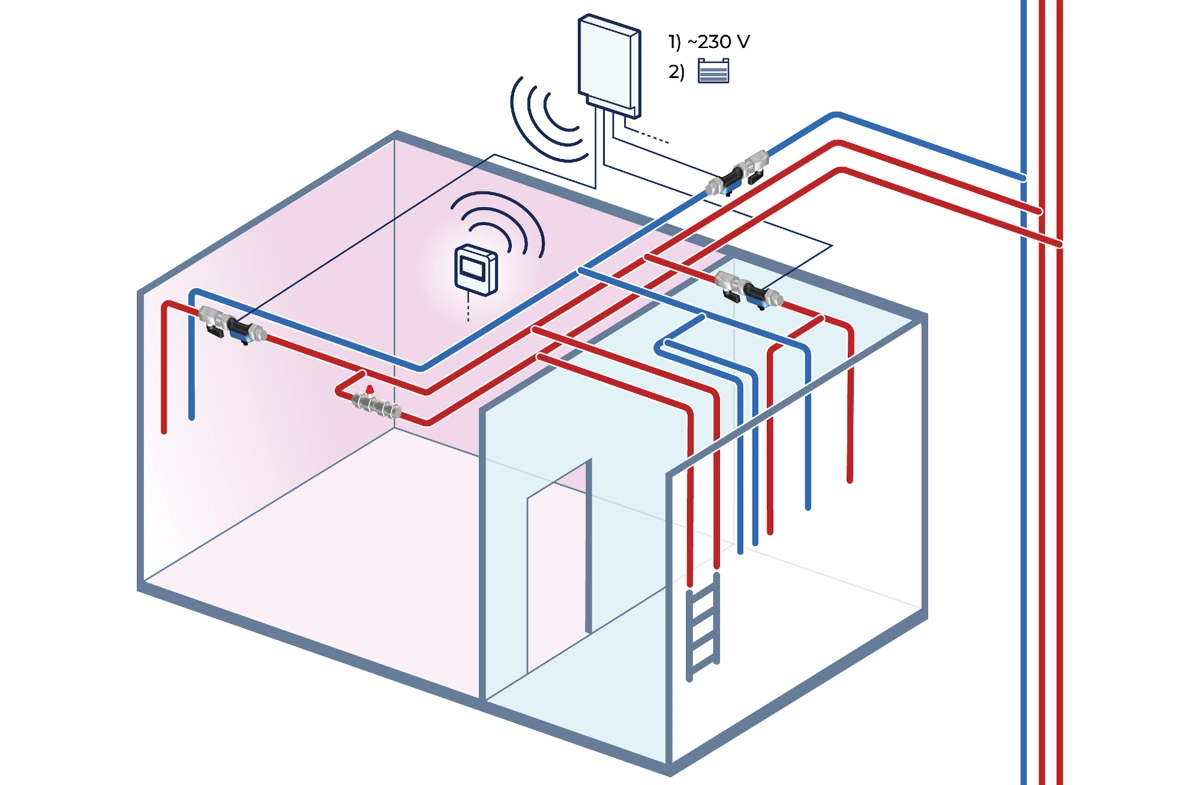

Kytkentävaihtoehdot

Smartvatten Verto Module 2

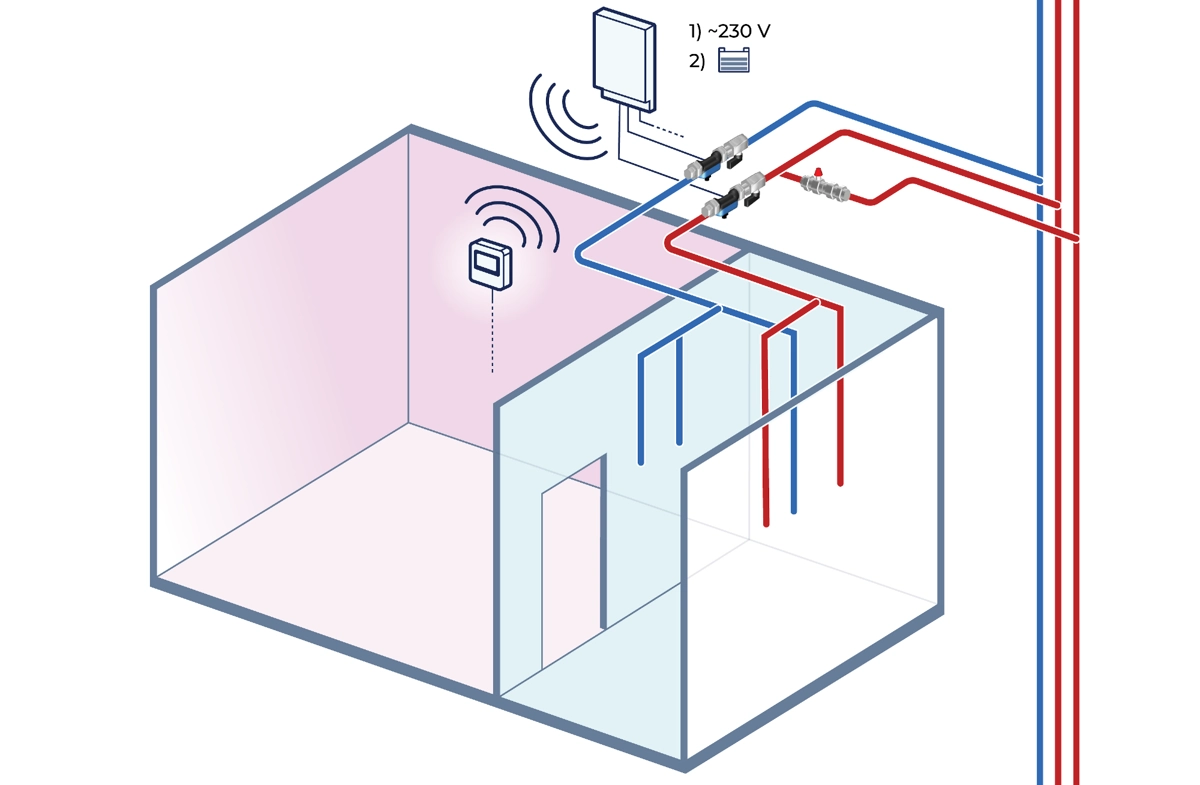

JÄRJESTELMÄN SIJOITTELU KIINTEISTÖSSÄ JA HUONEISTOISSA

Jokaiseen huoneistoon asennetaan huoneistokohtaiset virtausanturit, huoneistoyksiköt ja huoneistonäytöt.

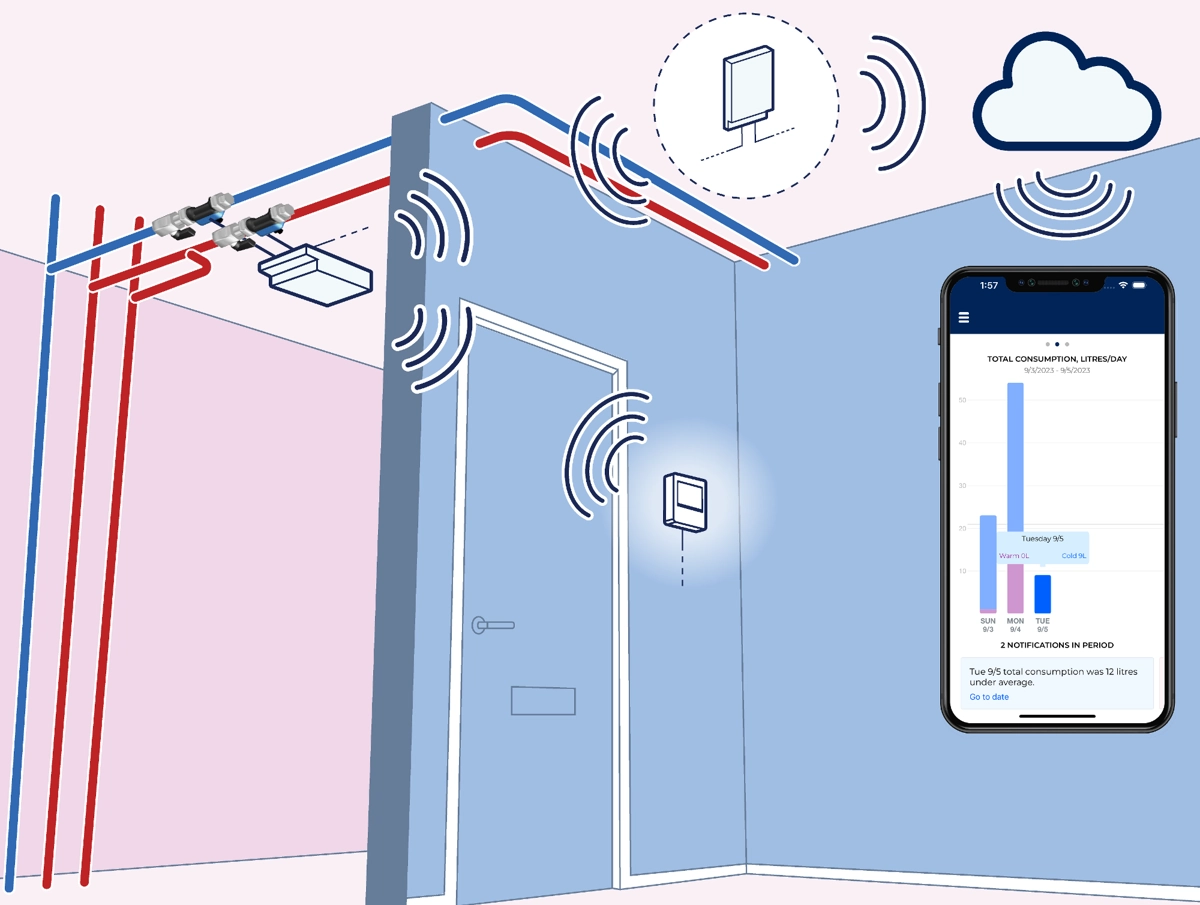

Kiinteistön tekniseen tilaan asennetaan keruuyksikkö. Järjestelmä etäluetaan GSM-verkon tai laajakaistaliittymän välityksellä selainpohjaiseen VertoLive-järjestelmään.

Mittareiden sijoittamisen suunnittelussa pyritään siihen, että vesi tulee asuntoon yhden linjan kautta, jolloin tarvitaan asuntoa kohden yksi kylmän ja yksi lämpimän veden mittari.

Koska lämpimän käyttöveden kierto päättyy ennen lämminvesimittaria, tulee putkisto mitoittaa siten, että mittarilta on mahdollisimman lyhyt matka vesikalusteille. Rakennusmääräysten mukaan lämpimän veden ns. odotusaika tulisi olla maksimissaan 20 sekuntia.

Smartvatten Verto moduuli 2
MODUULI 2

(Vakiokytkentä)

1 x lämmin vesi
1 x kylmä vesi

Smartvatten Verto moduuli 3
MODUULI 3

2 x lämmin vesi
1 x kylmä vesi

Smartvatten Verto moduuli 4
MODUULI 4

2 x lämmin vesi
2 x kylmä vesi

Kysy lisää asiantuntijoiltamme

Hanna Kellokumpu

Myyntijohtaja
Suomi Sähköposti

Jimi Holopainen

Myyntipäällikkö
Häme, Itä-Suomi
+358 40 1697 601 Sähköposti

Pasi Kari

Myyntipäällikkö
Länsi-Suomi
+358 50 4353 823 Sähköposti

Merja Lindell

Myyntipäällikkö
Palvelut Suomi
+358 50 5701 711 Sähköposti

Jouni Olsen

Myyntipäällikkö
Etelä-Suomi
+358 50 5431 334 Sähköposti

Jani Vienonen

Myyntipäällikkö
Pirkanmaa, Keski-Suomi, Pohjois-Suomi
+358 40 0887 695 Sähköposti

Kari Haahtela

Sales Director
Suomi
+358 40 7166 594 Sähköposti

Henrik Jokinen

Account Manager
Suomi
+358 44 0348 230 Sähköposti

Tomi Kaartinen

Junior Account Manager
Suomi
+358 50 4366 708 Sähköposti

Mikael Mertaniemi

Account Manager
Suomi
+358 45 6392 458 Sähköposti

Pauli Vehkala

Account Manager
Suomi
+358 40 5106 639 Sähköposti

Samu Vilkki

Key Account Manager
Suomi
+358 44 0550 795 Sähköposti

NÄIN SE TOIMII


Kerro kohteestasi, me etsimme sinulle parhaan ratkaisun

  1. Kohteen nimi ja osoite
  2. Rakennusten ja päävesimittareiden lukumäärä
  3. Kerrosten lukumäärä
  4. Asuntojen lukumäärä
  5. Mittauspisteiden lukumäärä asuntoa kohti

Täytä viereinen lomake tai ota yhteyttä asiantuntijoihimme.
